ApeosPort C3070-C5570输稿器故障065-223的对策
2021-11-29 12:17 点击：
概述：
介绍了Botan2中低速机型，在用DADF-130型输稿器进行双面扫描或复印时，出内部故障或图像质量问题的一种解决办法。
故障现象：
1，进行双面扫描或复印时，出内部故障065-223
2，如下图，双面扫描或复印时，出现图像质量问题。
原因：

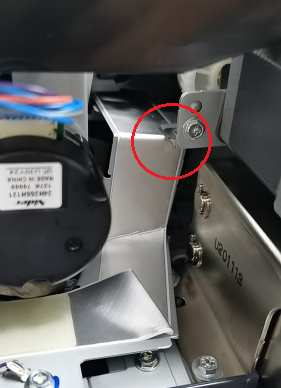

如下图，请拆开输稿器后盖，确认CIS组件到DCDC板之间的扁平线是否有被挤压到。如有挤压，则会干涉到CIS图像数据的传输，导致故障出现。
解决办法：

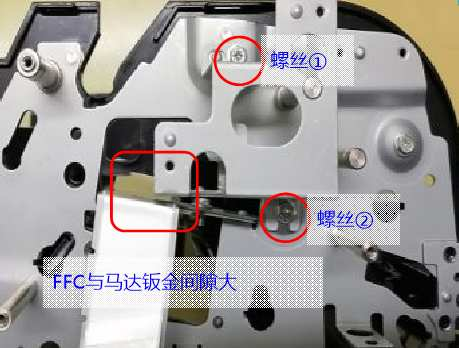

1，参考右侧示意图，将扁平线右上方电机钣金组件的两个螺丝拧松。
2，将整个铁架向上略微移动，目测铁架左下角铁板与CIS扁平线之间的距离在1.5毫米至3毫米后，将两个螺丝重新固定好。
3 ,恢复输稿器其它部件后，开机测试，确认故障现象是否消失。
4，如仍未解决，则可能线束已经被挤压损坏，请更换CIS扁平线组件（PL55.9 Item17 BRACKET ASSY-FFC (CIS FLAT CABLE) ）零件编号：049K 46020
注意事项：
此TI同样适用于Botan（VIIC2273-5573）和Hisui（AP4570\5570）机型。
