龙井3双面器按安装步骤
1、检查随附物品
2、拆下Hinge Rear Cover。
1. 拆下螺丝。
2. 拆下Hinge Rear Cover。
3、断开连接器。
1. 从Clamp松开束线。
2. 断开连接器。
3. 拆下缆线卡箍。

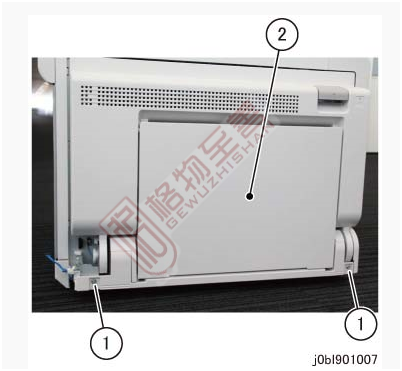

4、拆下手送纸盘MSI。
1. 拆下螺丝(x2)。
2. 拆下MSI。
5、轻轻拉出纸盘1，并拆下用于紧固Hinge Front Cover的螺丝。
1. 拆下螺丝。

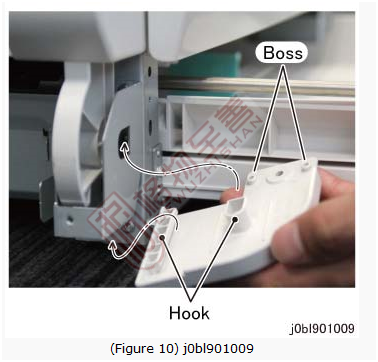

2、松开挂钩(x2)，并从安装孔中松开突起部(x2)，以拆下Hinge Front Cover。
6、拆下左侧盖L/H Cover。

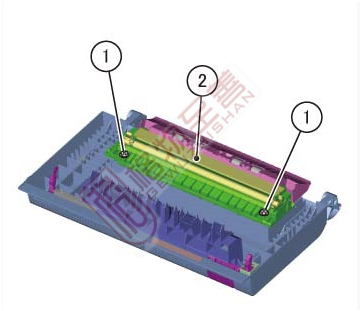

7、从L/H Cover拆下BTR Chute和BTR Roll。
8、将步骤7中拆下的BTR Chute和BTR Roll安装到双面套件中提供的L/H Cover上。

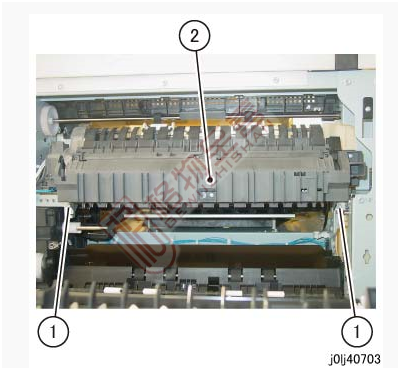

9、拆下定影组件。

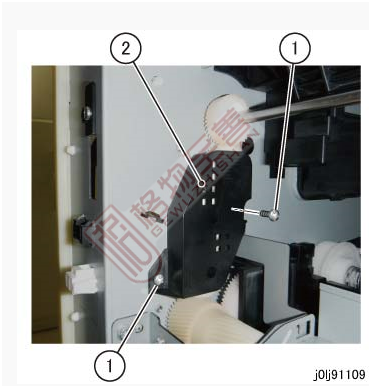

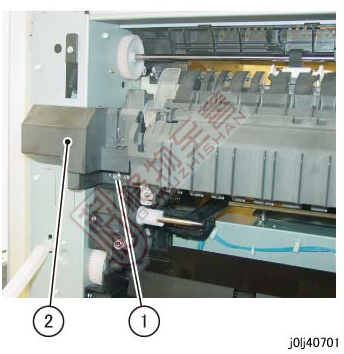

10、拆下Gear Housing。

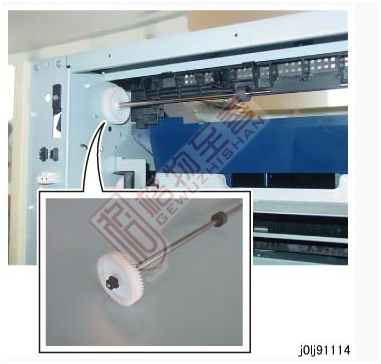

11、拆下Exit Roll。
12、用套件中提供的齿轮更换Exit Roll的齿轮。
13、通过以相反顺序执行步骤26来安装Exit Roll。
14、依次安装前面步骤拆下的定影组件、左侧盖组件、手送纸盘等。

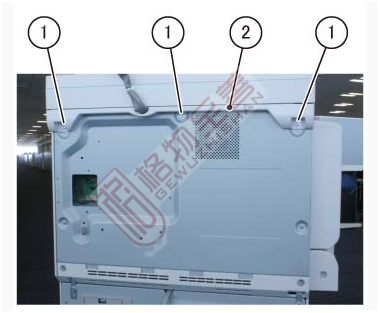

15、拆开后盖。
16、移动NOHAD Fan和Duct。

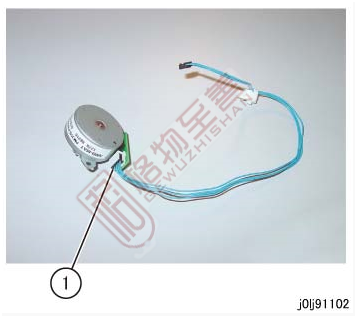

17、将套件中提供的Motor Wire Harness连接到套件中提供的Inverter Motor。
18、安装Inverter Motor。
19、穿绕Motor Wire Harness。
20、安装前面步骤拆下所有的零件。
21、进入CE诊断模式。
a、按住控制面板的<0>键4秒或更长时间，在按着<0>键的同时按下<启动>键。
b、使用键盘输入密码“6789”并按<启动>键。将显示[Chain-Link Number Entry]画面。
c、在[Chain-Link Number Entry]画面输入Chain-Link号码：742-058，将值从“0”更改为“1”。（输入742-启动-058-启动-启动-输入1-启动）
22、按0加启动退出CE模式，安装完成。
